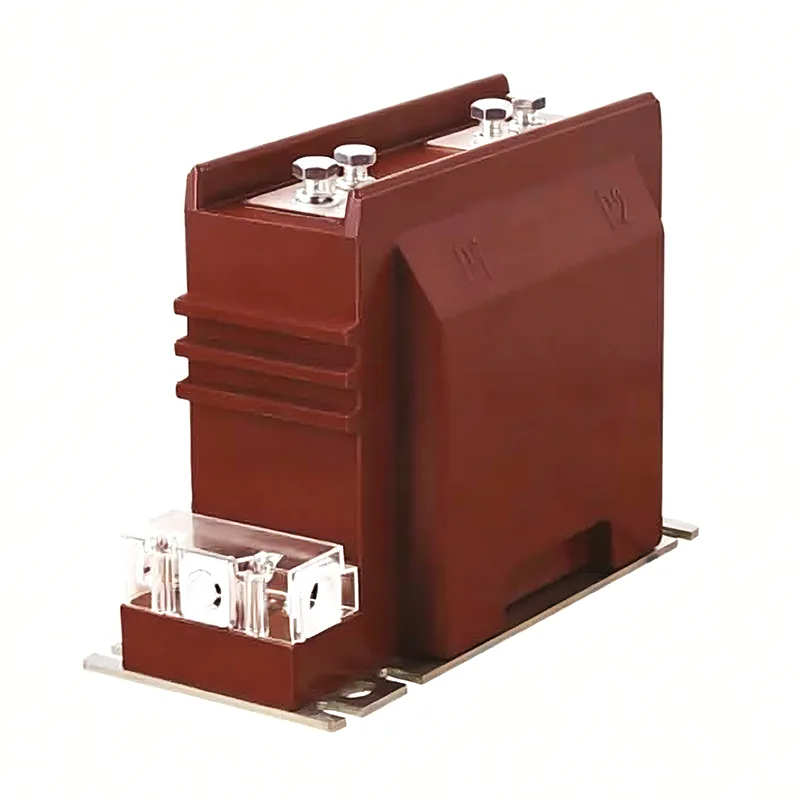

11 Kv Trafo Saiki

Transformer Saiki 11 Kv kualitas tinggi Youbian nduweni peran ing konversi saiki lan isolasi listrik. Arus ing pembangkit listrik, transformasi, transmisi, distribusi, lan jalur konsumsi beda-beda banget, saka sawetara ampere nganti puluhan ewu ampere. Kanggo gampang pangukuran, pangayoman, lan kontrol, perlu dikonversi dadi arus sing relatif seragam. Kajaba iku, voltase ing garis umume dhuwur, lan pangukuran langsung mbebayani banget. Dahu Electric kanthi hormat ngajak sampeyan menyang pabrik kanggo tuku trafo arus 11 kV sing paling anyar, paling laris, terjangkau, lan berkualitas tinggi. We look nerusake kanggo bisa karo sampeyan.

11 Kv model Transformer Saiki

Huruf pisanan: L - trafo saiki

Huruf kapindho: A - liwat gaya tembok; jinis pilar Z; jinis M-busbar; D - Tipe siji liwat; V - struktur kuwalik; J - urutan Zero

Kanggo tujuan deteksi grounding; W - Anti polusi; R - Bare nduwurke tumpukan jinis

Huruf katelu: Z - jinis casting resin epoksi; C - insulasi Keramik; Q - medium terisolasi gas; W - Khusus kanggo proteksi mikrokomputer

Huruf kaping papat: B - kanthi tingkat perlindungan; C - Proteksi diferensial; tingkat D-D; Q - jinis Enhanced; J - Enhanced ZG

Digit kaping lima: Nomer seri produk tingkat tegangan

Basis pilihan

voltase dirating

Voltase dirating saka trafo saiki kudu luwih saka voltase dirating saka baris titik instalasi.

rasio transformasi

Saben uwong kudu ngetung IC saiki adhedhasar beban lan milih rasio trafo saiki. Ana macem-macem specifications kanggo rasio saiki dirating saka sisih utami trafo saiki (kayata 20, 30, 40, 50, 75, 100, 150, 2 × a / C), lan saiki dirating saka sisih secondary biasane 1A utawa 5A. Antarane wong-wong mau, 2 × a / C nuduhake yen ana loro rasio saiki kanggo produk padha, kang bisa ngrambah dening ngganti cara wiring saka bêsik nyambungake produk. Nalika disambungake kanthi seri, rasio saiki yaiku a/c, lan yen disambungake kanthi paralel, rasio saiki yaiku 2 × a/C. Umumé, pilihan saka rasio konversi saiki kanggo ngukur trafo saiki kudu mesthekake yen nilai saiki I1n ora kurang saka beban saiki ing baris (i.e., IC diwilang). Yen beban pitungan saiki ing baris punika 350A, rasio konversi trafo saiki kudu dipilih minangka 400/5. Kanggo mesthekake syarat akurasi Transformer Saiki 11 Kv sing digunakake kanggo proteksi, rasio transformasi bisa dipilih dadi luwih gedhe.

Prinsip pilihan tingkat akurasi: Tingkat akurasi trafo saiki sing digunakake kanggo tagihan lan pangukuran ora bakal luwih murah tinimbang level 0,5; Ammeter sing digunakake kanggo ngawasi gedhene arus beban ing saben sirkuit mlebu lan metu kudu nggunakake trafo arus level 1.0-3.0. Kanggo mesthekake yen kesalahan akurasi ora ngluwihi nilai sing ditemtokake, beban sekunder (volt ampere) trafo saiki umume diverifikasi, lan beban sekunder S2 saka trafo ora luwih gedhe tinimbang beban sing dirating S2n, supaya akurasi sing dipilih bisa dijamin. Formula verifikasi akurasi: S2 ≤ S2n.
