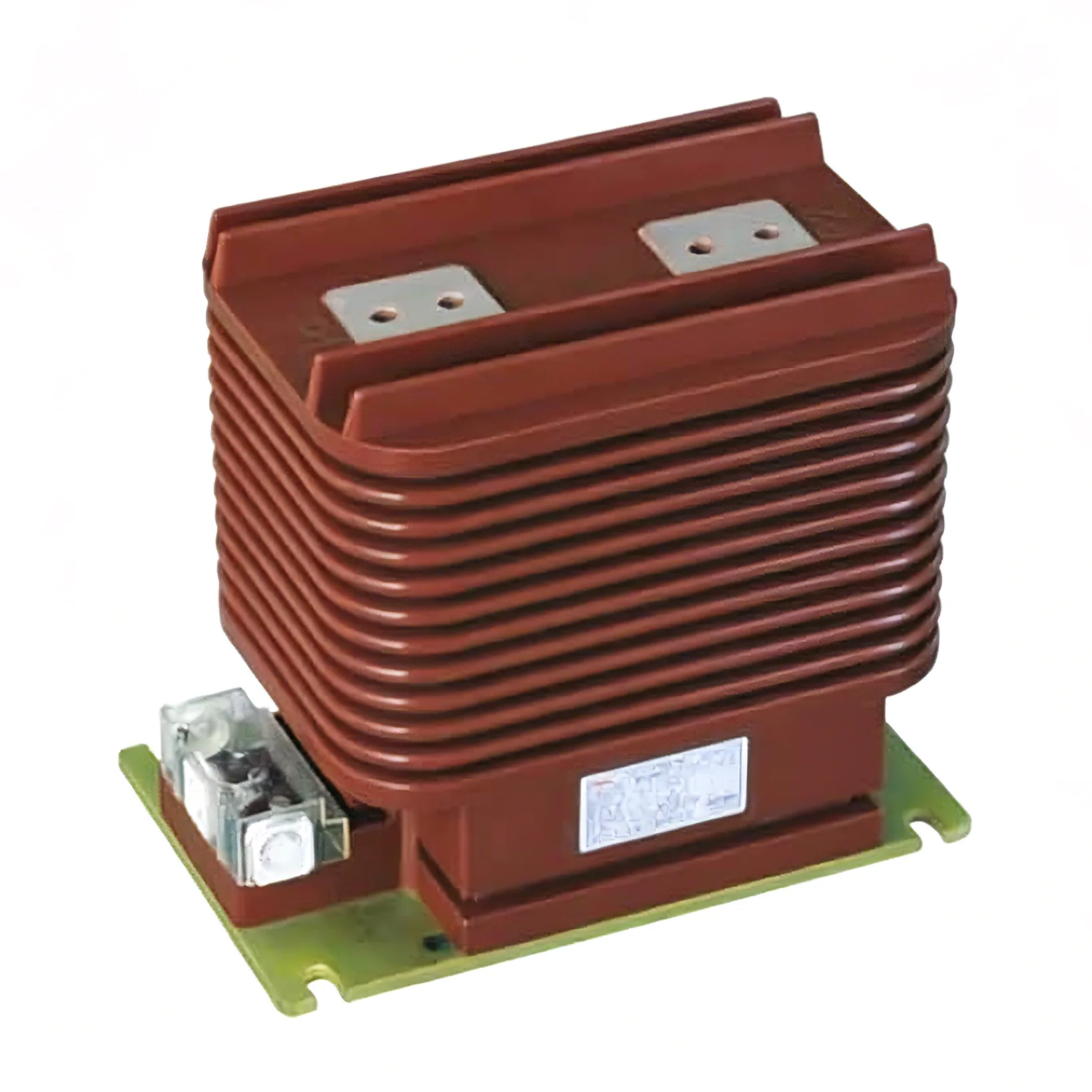

Transformator Arus 24 kV

Trafo arus 24 kV sing diprodhuksi dening Youbian minangka komponen penting saka switchgear njero ruangan. Yen sampeyan nggunakake switchgear njero ruangan, produk kita mesthi cocog kanggo sampeyan lan duwe peran penting ing sistem listrik modern. Ora mung ngukur saiki, nanging uga kudu nindakake tugas penting kayata ngawasi energi lan njamin operasi lancar relay protèktif ing sistem AC fase siji lan telung fase.

Fitur

Saliyane sifat dielektrik, resin epoksi uga nduweni kekuatan mekanik sing apik banget. Materi iki nduweni kekuatan tarik sing dhuwur, tegese trafo saiki 24 kV bisa nahan tekanan mekanik sing signifikan tanpa deformasi utawa fraktur. Iki nyedhiyakake pitulungan sing stabil kanggo nglindhungi komponen internal trafo saiki saka pasukan eksternal lan getaran.

Casting resin epoksi digawe kanthi nyithak resin epoksi menyang cetakan, nyedhiyakake insulasi sing aman kanggo trafo saiki. Proses casting uga njamin lapisan jampel seragam lan rapi, èfèktif nyegah risak electrical lan bocor. Kajaba iku, insulasi ngalangi faktor lingkungan kayata kelembapan, bledug, lan bahan kimia, nambah perlindungan komponen internal. Cara manufaktur iki njamin kualitas lan linuwih casting, dadi salah sawijining bahan insulasi sing umum digunakake ing industri tenaga.

Kabel tembaga umume digunakake ing belitan transformator arus 33kV. Bahan kasebut nduweni konduktivitas dhuwur lan daya tahan mekanik, lan bisa ngirim sinyal saiki kanthi efisien nalika nahan stres operasional.

Saliyane fungsine, transformer saiki 33kV Youbian uga dikenal amarga komitmen kanggo kualitas lan inovasi. Iki nggabungake fitur-fitur canggih, ngalami tes sing ketat, lan cocog karo standar industri.

Rincian

Desain trafo saiki digunakake kanggo ngukur lan nglindhungi fasilitas distribusi voltase dhuwur sing dipasang ing njero

Nilai arus sekunder yaiku 5A utawa 1A, sing bisa digabung. Tingkat akurasi sirkuit pangukuran yaiku 0.2S, 0.2, 0.5S, 0.5, 1, 3, lan akurasi sirkuit proteksi yaiku 5P, 10P, lan PS. Trafo ketemu tingkat akurasi sing dibutuhake ing kisaran 25% nganti 100% saka beban sing dirating.

Batesi arus kerja nganti 120% IN. Miturut persetujuan antarane pabrikan lan pelanggan, nilai liyane bisa diwenehake, kayata 200% IN.

CT dibangun minangka trafo kanthi gulungan primer tunggal utawa kaping pirang-pirang. Struktur paling anyar saka trafo saiki 24 kV iki ora mung ngidini ngoper ing sisih secondary, nanging uga ing sisih utami. Ngalih utama bisa gampang diinstal kanthi nyambungake loro jumper menyang sirkuit karo loro ngawut-awut M12.

Desain trafo arus 24 kV digunakake kanggo ngukur lan nglindhungi fasilitas distribusi voltase dhuwur sing dipasang ing njero.

Nilai arus sekunder yaiku 5A utawa 1A, sing bisa digabung. Tingkat akurasi sirkuit pangukuran yaiku 0.2S, 0.2, 0.5S, 0.5, 1, 3, lan akurasi sirkuit proteksi yaiku 5P, 10P, lan PS. Trafo ketemu tingkat akurasi sing dibutuhake ing kisaran 25% nganti 100% saka beban sing dirating.
