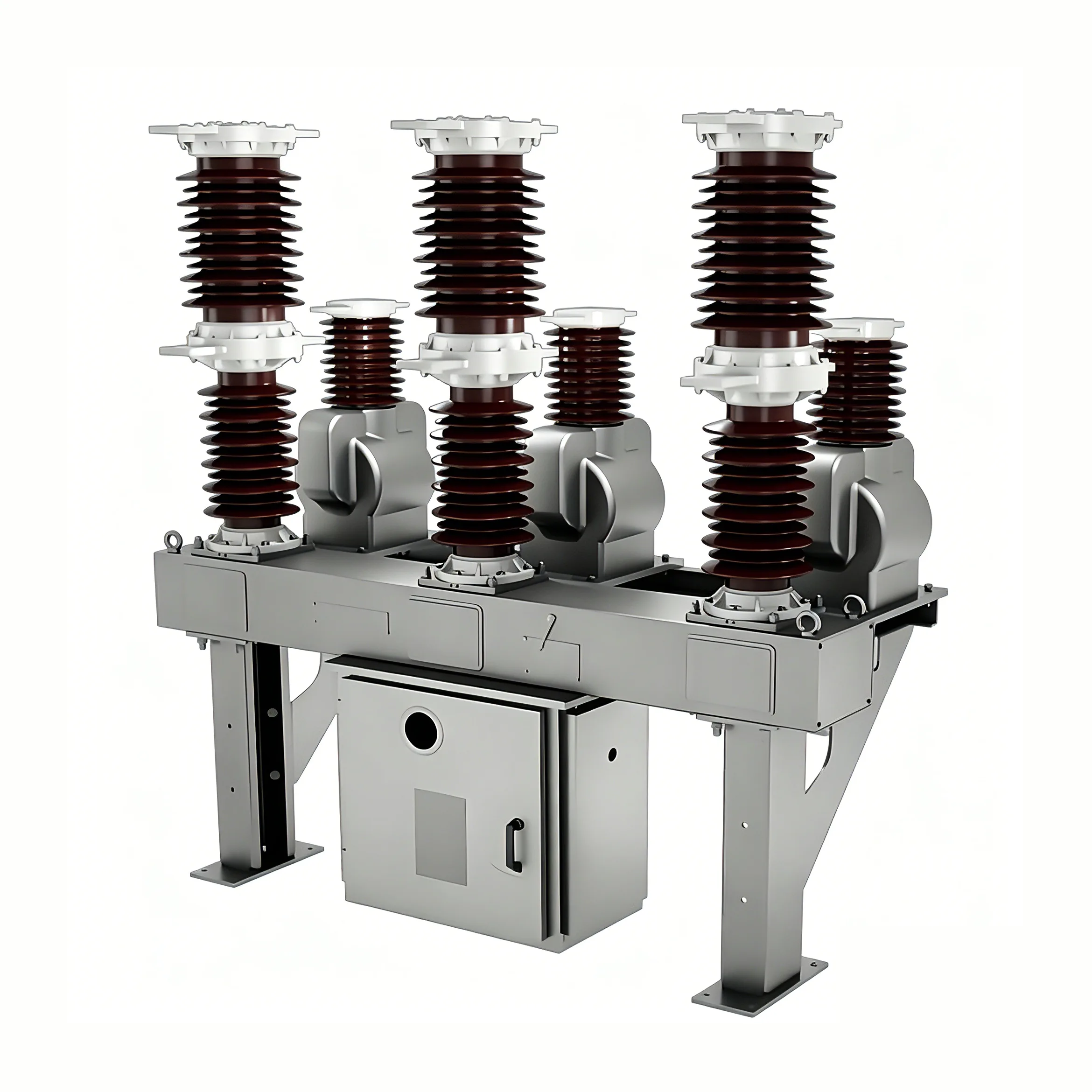

40.5kv Ngalih Recloser

40.5kv switch breaker (sabanjuré diarani minangka "circuit breaker") minangka generasi anyar pemutus sirkuit vakum ruangan sing dikembangake dening Youbian kanthi ngenalake teknologi asing sing canggih lan nggabungake karo karakteristik industri tenaga China. Utamane digunakake kanggo sistem distribusi ruangan 10-35kV ing jaringan listrik kutha lan deso. Digabungake karo aplikasi arus beban, arus kakehan, lan arus hubung singkat, uga bisa digunakake ing kahanan liyane sing padha.

lingkungan kerja

Suhu lingkungan: -40 ℃ nganti 85 ℃

Bedane suhu saben dina: 25 ℃

Dhuwur: ≤ 2000m

Kacepetan angin ora ngluwihi 35m/s

Ora ana getaran intensitas normal

Ora ana gas utawa media korosif sing kuwat (kayata asam, alkali, sludge, lsp.)

Tingkat polusi: IV

Suhu pengisian: -40 ℃ nganti 85 ℃

Fitur

40.5kv switch recloser minangka produk desain sing ditingkatake sing tundhuk karo standar ANSI / IEC, dilengkapi aktuator magnetik, piranti on / off (jinis RCWE ACR ora duwe piranti nutup manual), 3 sensor saiki, nganti 3 sensor voltase, lan fungsi liyane kayata kurva proteksi (programmable), logika koordinasi (programmable, piranti lunak, piranti lunak, programmable, PC, lan liya-liyane). Kontroler RWK352.

Recloser switch 40.5kv minangka recloser terisolasi padat sing dilapisi karet silikon lan ora nggunakake sealing gas SF6. Recloser iki nduweni jarak creepage dhuwur lan tingkat insulasi sing luwih dhuwur, cocok kanggo sistem nganti level 42kV, BIL200kV.

Recloser switch 40.5kV dirancang kanggo AC 50/60Hz telung fase, kanthi voltase 40.5kV, lan cocok kanggo switchgear voltase dhuwur ruangan. Utamane digunakake ing jaringan listrik kutha lan deso, gardu, lan sistem distribusi perusahaan industri lan pertambangan, kanggo ngilangi arus beban, arus kakehan, lan arus hubung singkat. Amarga kinerja khusus pemutus sirkuit vakum, dheweke cocok banget kanggo aplikasi sing mbutuhake operasi sing kerep lan modifikasi tanpa minyak.

Model pemutus sirkuit iki nggunakake struktur kutub sing dipisahake telung fase kanggo mesthekake yen kesalahan fase siji ora bakal nyebabake sirkuit cendhak telung fase. Kamar pemadam busur vakum dumunung ing lengen insulasi saben fase, ngilangi risiko kesalahan sirkuit cendhak sing disebabake kondensasi. Insulasi eksternal saka pemutus switch 40.5kv digawe saka resin epoksi ruangan sing diimpor utawa bahan karet silikon, sing nduweni hidrofobik lan kinerja anti fouling, saengga cocok kanggo lingkungan ruangan kanthi syarat tahan cuaca sing dhuwur lan kondisi operasi sing atos. Pemutus sirkuit nduweni struktur sakabehe sing kompak, manggoni area cilik, entheng, lan gampang dipasang. Interioré kothak kapenuhan lenga trafo, nanging ora ngemot gas sulfur hexafluoride, ketemu syarat transformasi lenga-free lan pangayoman lingkungan.

standar produk

Pemutus sirkuit iki tundhuk karo standar ing ngisor iki: GB1984: Pemutus sirkuit voltase dhuwur; GB / T11022: Persyaratan Teknis Umum kanggo Switchgear Tegangan Tinggi lan Peralatan Kontrol; JB3855: 3.6 ~ 40.5kV Outdoor AC High Voltage Vacuum Circuit Breaker DL / T403: 12 ~ 40. Spesifikasi Teknis kanggo Mesen Pemutus Sirkuit Vakum Tegangan Tinggi AC 5kV IEC56: Pemutus Sirkuit Tegangan Tinggi AC
