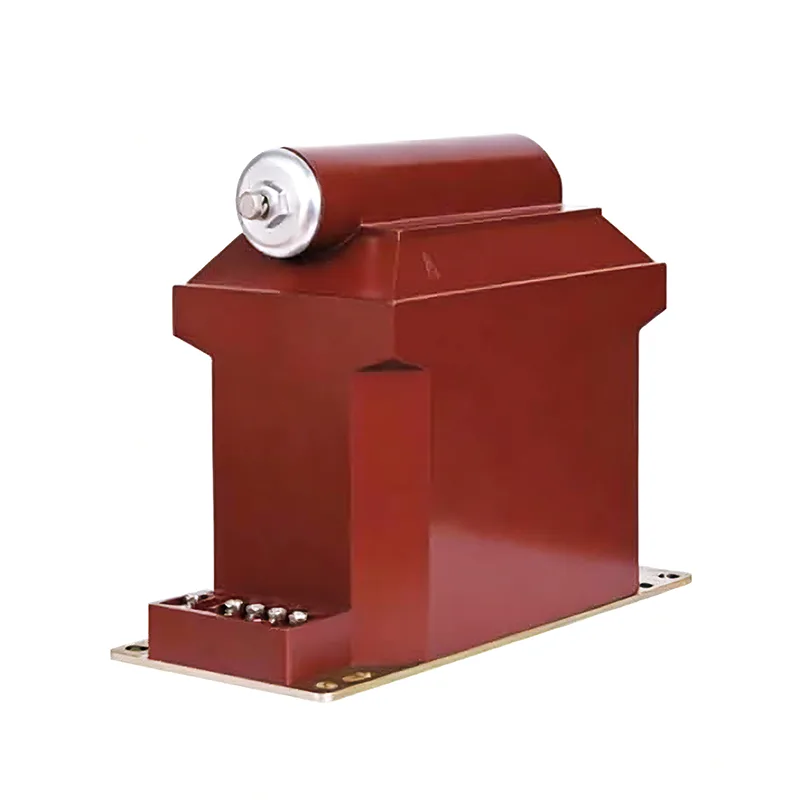

Transformator Tegangan 33 kV

Transformator tegangan 33 kV Youbian sing awet nggunakake teknik nduwurke tumpukan lan tameng khusus kanggo gulungan primer lan sekunder kanggo nambah distribusi stres voltase. Saben kumparan kasebut kanthi teliti terisolasi karo film poliester kanggo nyedhiyakake dielektrik dhuwur ing antarane lapisan. Pasang struktur nduwurke tumpukan rampung lan inti wesi ring pindho menyang pigura support.

Cegahan

1. Sadurunge dileksanakake, trafo voltase 1,33 kV kudu ngalami tes lan inspeksi miturut item sing ditemtokake ing peraturan. Contone, pangukuran polaritas, klompok sambungan, goyang insulasi, urutan fase nuklir, lsp.

2. Kabel saka trafo voltase kudu mesthekake bener. nduwurke tumpukan utami kudu disambungake ing podo karo karo sirkuit dites, lan nduwurke tumpukan secondary kudu disambungake ing podo karo karo kumparan voltase saka piranti ukur disambungake, piranti pangayoman relay utawa piranti otomatis. Ing wektu sing padha, manungsa waé kudu mbayar kanggo bener polaritas.

3. Kapasitas beban sing disambungake menyang sisih sekunder trafo voltase 33 kV kudu cocog, lan beban sing disambungake menyang sisih sekunder trafo voltase ora kudu ngluwihi kapasitas sing dirating, yen ora, bakal nambah kesalahan trafo lan nggawe angel entuk akurasi pangukuran.

4. Short circuits ora diijini ing sisih secondary trafo voltase 4,33 kV. Amarga impedansi cilik ing trafo voltase, yen sirkuit sekunder cendhak, arus gedhe bakal kedadeyan, sing bakal ngrusak peralatan sekunder lan malah mbebayani keamanan pribadi. Trafo voltase bisa dilengkapi sekring ing sisih sekunder kanggo nglindhungi awake dhewe saka karusakan sing disebabake dening sirkuit cendhak sisih sekunder. Yen bisa, sekring uga kudu diinstal ing sisih utami kanggo nglindhungi kothak daya voltase dhuwur saka bebaya safety saka sistem utami amarga bentet ing trafo voltase dhuwur nduwurke tumpukan utawa kabel timbal.

5. Kanggo njamin safety wong nalika kontak karo alat ukur lan relay, nduwurke tumpukan sekunder saka trafo voltase kudu duwe titik grounding. Amarga sawise grounding, nalika jampel antarane windings utami lan secondary wis rusak, bisa nyegah voltase dhuwur saka mbebayani safety pribadi ing instruments lan relay.

6. Sisih sekunder saka trafo voltase kudu ora short circuited.

Kanggo insulasi lan proteksi, komponen kasebut kanthi otomatis meksa vakum dibuwang menyang resin epoksi sikloalifatik hidrofobik (HCEP). Materi HCEP nduweni lintasan busur sing apik, ozon lan resistensi ultraviolet, nalika njaga kekuatan fisik. Sifat permukaan hidrofobik HCEP njamin kinerja sing bisa dipercaya banget ing lingkungan sing lembab, lembab, utawa polusi.

Bisa digunakake kanggo jalur distribusi 35KV, tambang batu bara, pembangkit listrik, rel, lan pabrik.

Trafo voltase 33 kV strictly tundhuk karo IEC60044-2; IEC 61869-1,3; ANSI/IEEE C57.13.

aplikasi

Railway; Tambang batu bara; Power meter; pembangkit listrik; Meter energi listrik; Pembangkit listrik; Switchgear tegangan medium; Perusahaan minyak lan gas; Kotak Distribusi Daya; Sistem distribusi daya; Kabinet terisolasi udara; Kabinet jaringan cincin; Alat ukur; Biro Listrik; Penganalisis kualitas daya tegangan menengah; Perusahaan industri lan pertambangan;

fitur

Bobot: 50KG;

urip layanan: 30 taun;

Bahan: resin epoksi (HCEP);

voltase dirating nganti 36 kV;

Tingkat akurasi: 0.2 0.5 6P 3P;

33KV 35KV 36KV aplikasi njero ruangan;

Desain trafo tegangan kutub tunggal;

Output termal diwatesi (VA): 300VA / 600VA;

struktur cukup, struktur kuwat;

Rasio voltase dirating: 35 / √ 3 / 0,1 / √ 3 / 0,1 / √ 3 / 0,1 / 3;

Rated Basic Insulation Level (BIL) nganti 200 kV;

banget short-circuit lan resistance panas;
